Con l'aumento della domanda globale di energia rinnovabile, i sistemi di montaggio solare zavorrati per tetti piani sono diventati la soluzione predominante per progetti residenziali commerciali, industriali e su larga scala. Questo articolo fornisce un'analisi approfondita della composizione strutturale, dei principi funzionali e delle procedure di installazione di questi sistemi non penetranti. Ne mette in evidenza i principali vantaggi, tra cui la preservazione dell'integrità del tetto, l'efficienza in termini di costi-e la flessibilità di progettazione, supportati da un case study-reale. L'obiettivo è quello di offrire un riferimento pratico e completo per progettisti, ingegneri e installatori.
1. Composizione strutturale e principio funzionale

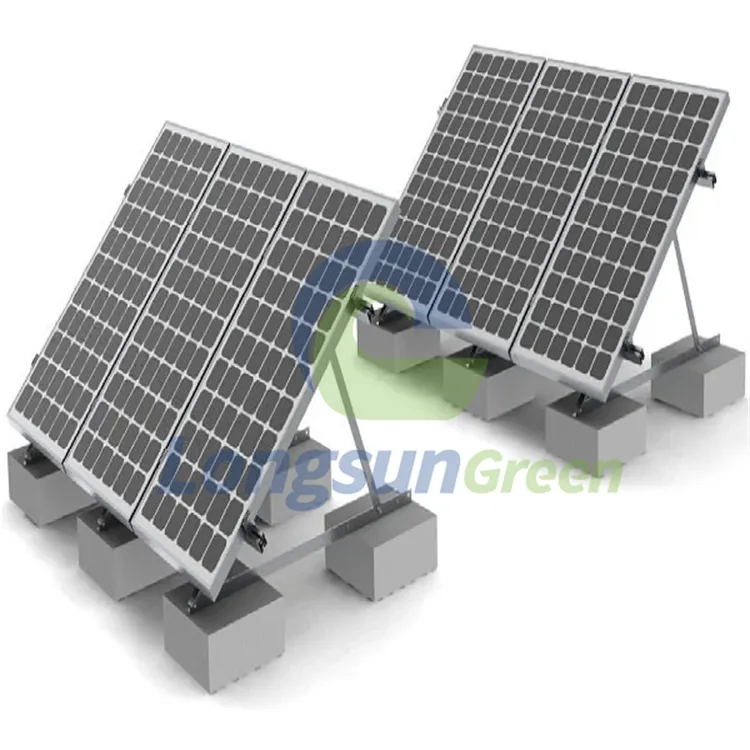

Un sistema di montaggio su tetto piano zavorrato è una soluzione ingegneristica che sfrutta la gravità e l'attrito per fissare l'intero impianto fotovoltaico senza penetrare nella membrana del tetto. I suoi componenti e funzioni principali sono i seguenti:
Zavorra (blocchi di cemento):Questo è il fondamento del sistema. Il peso dei blocchi di cemento fornisce la forza contraria alle forze di sollevamento del vento. Il peso della zavorra richiesto viene calcolato meticolosamente in base alla velocità del vento locale, al carico di neve e alla geometria del sistema.
Struttura di montaggio (telai e gambe):Solitamente costruita in lega di alluminio ad alta resistenza (ad esempio AL 6005-T5) e acciaio inossidabile (ad esempio SUS304), questa struttura supporta i pannelli fotovoltaici. La struttura include gambe regolabili per impostare l'angolo di inclinazione ottimale (solitamente tra 5 gradi e 15 gradi per tetti piani) per massimizzare la raccolta di energia solare.
Morsetti per pannelli fotovoltaici (morsetti intermedi ed finali):Questi morsetti specializzati, anch'essi realizzati con materiali resistenti alla corrosione-, afferrano i bordi dei pannelli solari, fissandoli saldamente alle guide di montaggio senza forare i pannelli stessi.
Elementi di fissaggio:Bulloni, dadi e rondelle in acciaio inossidabile (SUS304) vengono utilizzati per collegare tutti i componenti strutturali, garantendo un assemblaggio rigido e durevole, resistente all'allentamento dovuto alle vibrazioni o ai cicli termici.
Principio funzionale:Il sistema funziona secondo un principio semplice ma efficace di zavorra e leva. I blocchi di cemento, posizionati alla base delle gambe di sostegno, fungono da ancoraggi. Il peso di questi blocchi, combinato con il baricentro basso dell'intero array, crea un momento stabile che resiste alle forze di ribaltamento derivanti dall'aspirazione del vento. Il design del sistema garantisce che la forza verso il basso (gravità della zavorra + peso del sistema) superi sempre la forza di sollevamento verso l'alto, garantendo stabilità.
2. Fasi di installazione: un approccio metodico
Una corretta installazione è fondamentale per le prestazioni e la longevità del sistema. Il processo può essere suddiviso nelle seguenti fasi chiave:
Fase 1: sopralluogo del sito e analisi del carico
Attività:Un ingegnere professionista deve valutare la capacità strutturale del tetto di sopportare il carico proprio aggiuntivo (peso del sistema) e i carichi accidentali (neve, personale di manutenzione). Viene inoltre controllato accuratamente lo stato del tetto, in particolare della membrana impermeabilizzante.
Importanza:Questo è il passaggio più critico per garantire la sicurezza ed evitare costosi danni strutturali.
Passaggio 2: layout del sistema e mappatura della zavorra
Attività:Utilizzando il software CAD, gli installatori creano un piano di layout dettagliato. Questo piano mappa il posizionamento preciso di ogni blocco, binario e pannello di cemento. I blocchi di zavorra sono disposti secondo schemi specifici per distribuire uniformemente il peso e ottimizzare il flusso del vento.
Passaggio 3: posizionamento e assemblaggio del materiale
Attività:I blocchi di cemento vengono posizionati con cura sul tetto secondo il piano di disposizione, spesso su cuscinetti protettivi per prevenire l'abrasione della membrana del tetto.
Sui blocchi vengono poi fissate le gambe di supporto in alluminio. I binari principali sono fissati a queste gambe.
Nota:Non si verifica alcuna perforazione nella terrazza del tetto.
Passaggio 4: installazione del pannello fotovoltaico
Attività:I pannelli solari vengono sollevati sulle rotaie montate. I morsetti intermedi-e quelli finali-vengono quindi utilizzati per fissare saldamente i pannelli ai binari. Il cablaggio elettrico e la messa a terra vengono completati contemporaneamente.
Passaggio 5: ispezione finale e messa in servizio
Attività:Viene eseguito un controllo completo per verificare il serraggio di tutti i morsetti e bulloni, la stabilità della struttura, la correttezza dei collegamenti elettrici e la messa a terra dell'impianto. Il sistema viene quindi messo in funzione per il funzionamento.
3. Considerazioni chiave e vantaggi
Considerazioni chiave:
Capacità strutturale:Non procedere mai senza un'analisi strutturale verificata da parte di un ingegnere qualificato.
Accesso e manutenzione del tetto:La disposizione deve fornire percorsi sicuri per la manutenzione del tetto e l'accesso alle apparecchiature esistenti (ad esempio, unità HVAC).
Perlustrazione del vento:Nelle regioni- con forte vento, il layout deve considerare il modo in cui il vento fluisce sotto il sistema per prevenire il potenziale sollevamento dovuto agli effetti della galleria del vento.
Drenaggio:Il sistema non deve ostacolare i percorsi naturali di drenaggio delle acque della copertura.
Vantaggi del prodotto:
Penetrazione zero, massima integrità:Elimina il rischio di perdite dal tetto, preservando la garanzia del produttore e prolungando la durata del tetto.
Efficienza dei costi e della manodopera:L'installazione notevolmente più rapida riduce i costi di manodopera. Il design modulare consente un facile smontaggio e riconfigurazione, se necessario.
Durata superiore:L'uso di materiali resistenti alla corrosione-(alluminio anodizzato, acciaio inossidabile) garantisce una lunga durata, spesso superiore a 25 anni, anche in ambienti costieri difficili.
Flessibilità di progettazione:Facilmente adattabile a forme e ostruzioni complesse del tetto. L'angolo di inclinazione può essere ottimizzato per posizioni geografiche specifiche.
4. Scenari applicativi e caso di studio di successo
Scenari applicativi principali:
Edifici commerciali su larga scala-(magazzini, centri commerciali, fabbriche).
Impianti industriali e centri logistici.
Istituzioni pubbliche (scuole, ospedali, edifici governativi).
Edifici residenziali pluri-familiari (appartamenti).
Applicazioni montate a terra-su superfici sensibili dove non è consentita la perforazione.
Caso di studio: "Polo logistico"
Progetto:Un sistema solare sul tetto da 1,2 MW per un grande magazzino logistico in una regione costiera.
Sfida:Il tetto era costituito da una membrana a-strato singolo con una garanzia valida. Il cliente richiedeva una soluzione con penetrazioni pari a zero per evitare di invalidare la garanzia e resistere alla corrosione costiera e alle alte velocità del vento.
Soluzione:È stato implementato un sistema zavorrato-progettato su misura utilizzando AL 6005-T5 e SUS304. Il layout è stato ottimizzato per la resistenza al carico del vento (progettato per 60 m/s) e ha fornito una zavorra adeguata.
Risultato:Il sistema è stato installato il 30% più velocemente di quanto lo sarebbe stato un sistema penetrato. Ha resistito con successo a numerosi tifoni, senza problemi legati a perdite o corrosione, e soddisfa costantemente la produzione energetica prevista, garantendo al cliente notevoli risparmi sui costi energetici.
